石墨制品廠家講解石墨熱場的設計結構
石墨制品廠家講解石墨熱場的設計結構
由于等靜壓石墨熱場材料本身的多孔性和滲透性，不需要在絕熱材料層之間保留額外的空間。石墨具有優異的隔熱性能，其成本通常低于金屬屏，并且非常易于使用。在制造成本、耐久性和可維護性方面，石墨絕緣軟氈比石墨絕緣硬氈具有一定的優勢。通過生產實踐，金屬隔熱罩往往不適合環境惡劣的真空釬焊工藝。
直拉單晶爐的熱系統，也就是所謂的熱場，石墨熱場系統的作用是指在一定溫度下熔化硅并保持單晶生長的整個系統。

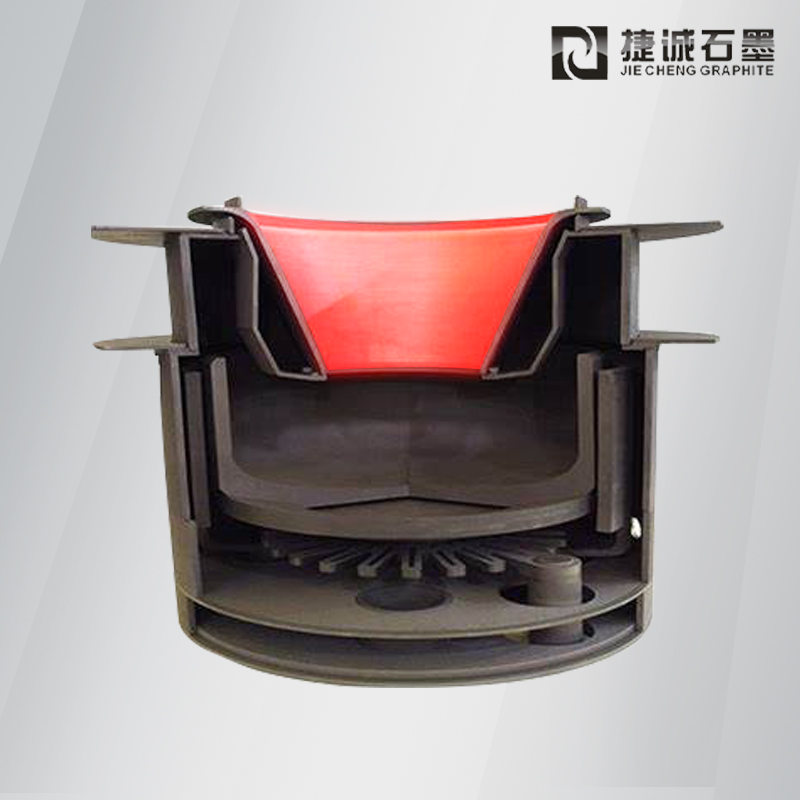

石墨場一般包括(石墨材料)壓環、保溫蓋、上、中、下保溫蓋、石墨坩堝(三瓣坩堝)、坩堝支撐桿、坩堝托盤、電極、加熱器、導流管、石墨螺栓。為了防止漏硅，爐底、金屬電極、支撐桿都有保護板和保護套。
石墨制品廠家使用石墨材料制作石墨熱場的保溫部件。實踐證明，雖然在釬焊過程中會有大量焊料沉積在石墨隔熱材料表面，但熔化的焊料與石墨隔熱材料之間不會發生熔合。雖然有人可能會懷疑石墨材料比金屬材料更容易吸水，水對釬焊過程有害，但實踐證明，熱場的反復加熱和冷卻可以有效地消除石墨絕緣材料中的水。
石墨熱場的特征如下:
1.單晶硅石墨的熱場是一個物理、化學、幾何的綜合理論，多年來被專門的研究人員反復驗證。多年的經驗總結和制定。
二是熱場采用細結構的中粗石墨作為底部護板、隔熱罩和上下罩。進口等靜壓石墨用作加熱器、坩堝、導流筒、支撐桿、鍋架等。，保證了石墨坩堝的強度和純度。
第三，熱場是單晶硅結晶的重要條件之一。熱場的梯度分布直接影響單晶能否提拉出來，以及提拉出的單晶質量的好壞。其材料的質量直接影響熱場的壽命。
單晶爐的石墨熱場簡單來說就是用來提拉單晶硅的一整套石墨加熱系統。18英寸、22英寸和24英寸的石墨熱場很常見。石墨熱場行業標準的一個流行設計方案是用石墨材料制作熱場保溫部件。標準的石墨絕熱材料由片狀或毯狀石墨化碳纖維組成，在靠近熱場中心的內表面往往涂有一層石墨紙或碳-碳復合片，以提高熱反射率，防止高壓氣流的侵蝕。
石墨場系統包括哪些組件？
石墨熱場系統多用于單晶或多晶熱場。由于工業等靜壓石墨的密度、硬度和抗壓強度均優于其他金屬材料，具有耐高溫、耐高壓、耐腐蝕、導電性和穩定性好等優點。，在太陽能硅片制造中石墨制品的重要性尤為突出。
在石墨熱場系統中，大小石墨工件種類繁多，如石墨加熱器、石墨坩堝、石墨托盤、石墨上下保溫筒、石墨保護板、石墨電極、石墨軸、石墨電極套、石墨緊固件等。這些只是其中的一部分。
太陽能是可再生的清潔能源，單晶硅和多晶硅是光電轉換的物質基礎，因此太陽能光伏熱場的石墨加工件也將得到跨越式發展。
